探针测量:

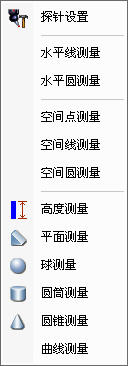

“探针测量” 菜单主要用于进行单一元素的测量,包含以下命令:





水平线测量:用于测量与水平面平行的直线。

水平圆测量:用于测量与水平面平行的圆。

空间点测量:用于测量空间上任意一点,此命令需要设置补偿方向。

空间线测量:用于测量空间上任意直线,此命令需要设置定位面/轴。

空间圆测量:用于测量空间上任意圆,此命令需要设置定位面/轴。

高度测量:用于测量物体在 Z 方向上的距离。

平面测量:用探针取至少3点用于拟合一个平面,以求得此平面的平面度等参数。

球测量:用探针取至少4点用于拟合一个圆球,以求得球的直径等参数。

圆筒测量:用探针取至少6点用于拟合一个圆筒。

圆锥测量:用探针取至少6点用于拟合一个圆锥。

曲线测量:此命令用于测量空间任意一个平面上的曲线。





命令详解:

1、水平线测量:选择此功能后,用探针采2点或者更多的点,然后在绘图窗口或者影像区点击右键,软件会根据所采的点拟合成一条线。

采点过程中Z轴不能升降(即使升降了,Z轴的坐标变化也会被软件忽略掉)

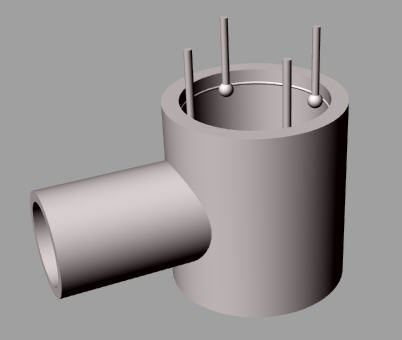

2、水平圆测量:选择此功能后,用探针采3点或者更多的点,然后在绘图窗口或者影像区点击右键,软件会根据所采的点拟合成一个圆。

采点过程中Z轴不能升降(即使升降了,Z轴的坐标变化也会被软件忽略掉)

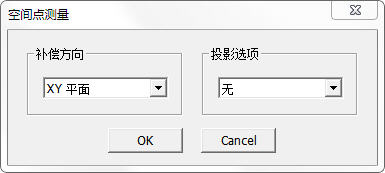

3、空间点测量:选择此功能后,会弹出如下对话框,请按实际需求设置,设置后会一直生效,直至再次点击“空间点测量”的命令:

补偿方向:空间点所在的平面,或者跟所在平面平行的一个平面。

投影选项:按照“补偿方向”进行补偿后,是否投影到某个平面。

空间点测量只能测量平面上的点,假设点在平面A上,必须先将平面A或者跟平面A平行的某一个平面先测量出来,然后才能进行空间点的测量。

空间点测量不能测量曲面上的点。

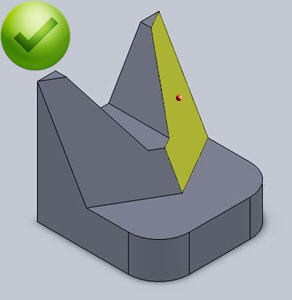

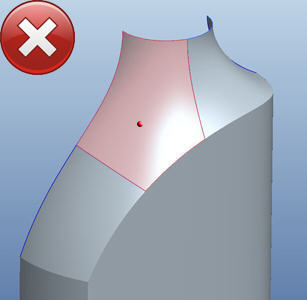

如图:左图的点是可测的,右图的点是不可测的。

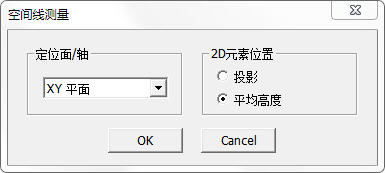

4、空间线测量:选择此功能后,会弹出如下对话框,请按实际需求设置,设置后会一直生效,直至再次点击“空间线测量”的命令:

定位面/轴:空间线所在的平面,或者跟所在平面平行的一个平面。

2D元素位置:假设“定位面/轴”所设置的平面为平面A,按照平面A进行补偿后,是否继续将结果投影到平面A

空间线测量只能测量平面上的直线,假设线在平面A上,必须先将平面A或者跟平面A平行的某一个平面先测量出来,然后才能进行空间线的测量。

空间线测量不能测量曲面上的点。

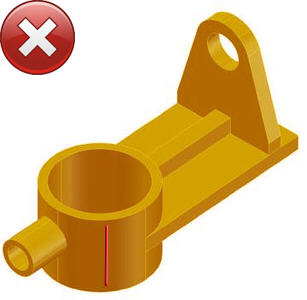

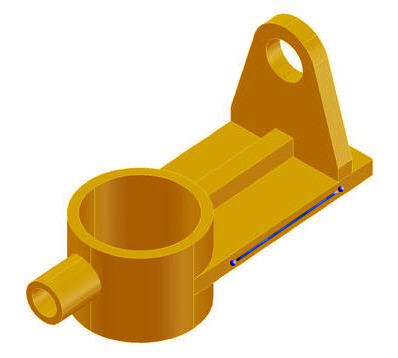

如图:左图的线是可测的,右图的线是不可测的。

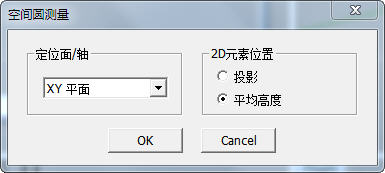

5、空间圆测量:选择此功能后,会弹出如下对话框,请按实际需求设置,设置后会一直生效,直至再次点击“空间圆测量”的命令:

定位面/轴:跟空间圆的法向量垂直的一个平面。

2D元素位置:假设“定位面/轴”所设置的平面为平面A,按照平面A进行补偿后,是否继续将结果投影到平面A

空间圆测量只能测量有“参考定位面/轴”的圆,而且必须将“定位面/轴”先测量出来,然后才能进行空间圆的测量。

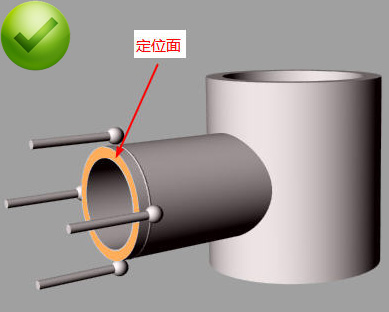

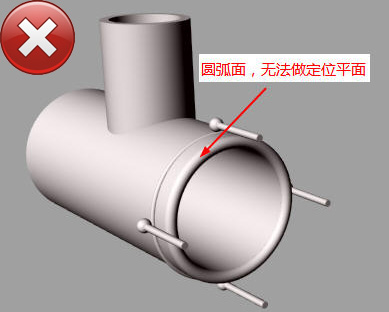

如图:左图的圆是可测的,右图的圆是不可测的。

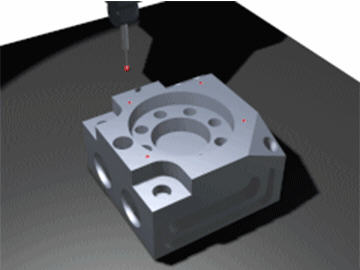

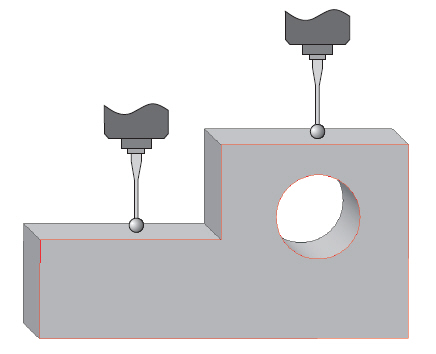

6、高度测量:用探针接触一个基准平面和多个待测平面,软件自动求得待测平面到基准平面的高度差。

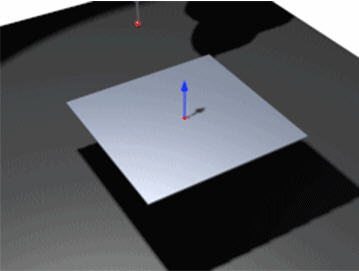

7、平面测量:在被测平面上均匀地采3点或者以上(建议至少4点),按鼠标右键结束,即可测出一个平面。





8、球测量:在被测球处均匀地采4点或者以上(建议至少5点),按鼠标右键结束,即可测出一个球。



9圆筒测量:建议测量方法:在被测圆柱体四周同一高度上均匀地取4点作为一组,然后在其它每个高度上分别取4点(至少取3组或以上),按鼠标右键结束,即可测出一个圆柱。

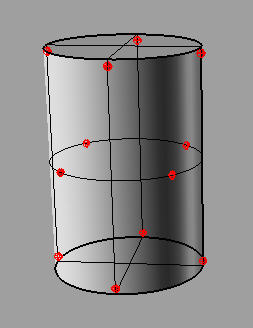

组与组之间尽量错开采点,如下图所示:

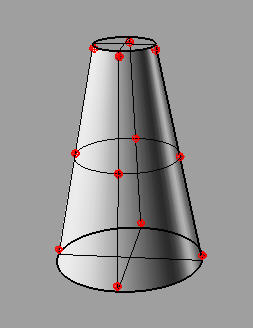

10、圆锥测量:建议测量方法:在被测圆锥体四周同一高度上均匀地取4点作为一组,然后在其它每个高度上分别取4点(至少取3组或以上),按鼠标右键结束,即可测出一个圆锥。
