自动寻边测量：

自动寻边测量是软件自动寻边、自动过滤杂点，自动拟合成最合适的元素，比手动采点测量更加快速、更加精确。

1、自动线测量：

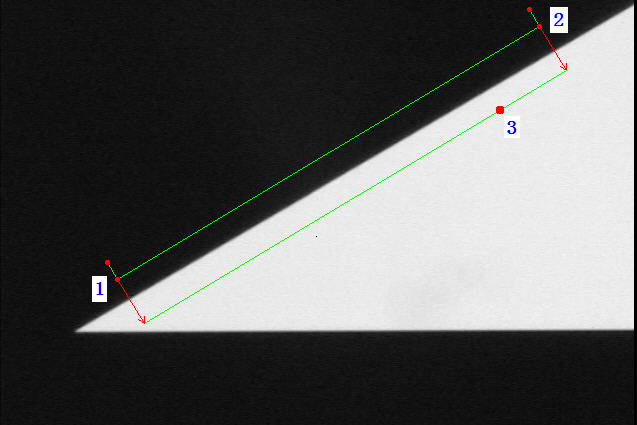

A、单段直线测量：在影像区按下图所示用左键点击3点，形成一个矩形框，按右键结束，程序会自动在框内按箭头指示方向寻找出第一条最合适的直线。

B、多段直线测量：如果直线的长度大于一个屏幕，不能一次性测完，则在形成上图的矩形框后，双击鼠标左键，程序会采集框内的边缘点，如下图所示，此时可移动机台至直线的下一段，重新用左键点击3点，然后再次双击左键，取得第二批边缘点，重复此操作，直到直线的另一端，按鼠标右键结束，软件会将所有批次的边缘点拟合成一条直线。

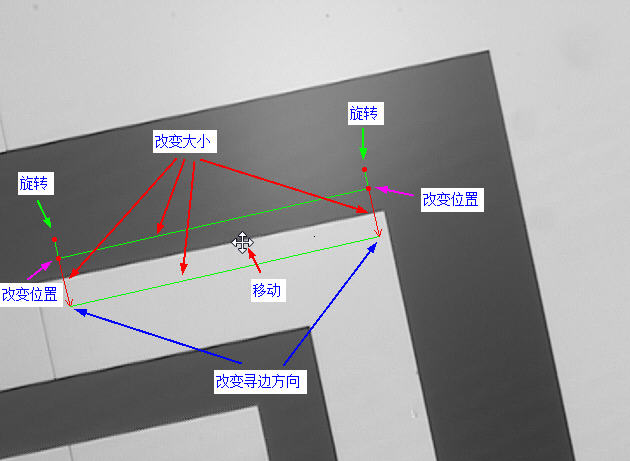

C、在框的不同位置拖动有不同的效果，如下图：

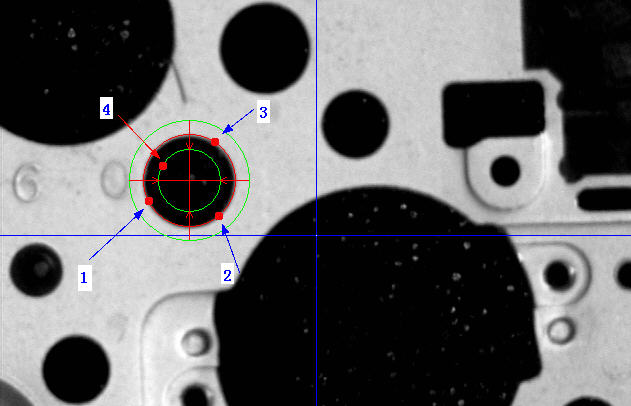

2、自动圆测量：此功能仅适用于小于一个屏幕的圆，如下图所示，先在大概圆周的位置点击3次左键，如果需要从外往里寻找圆，则在圆内侧点击第4点，如果需要从里往外寻找圆，则在圆外侧点击第4点。然后按鼠标右键，程序会自动在框内按箭头指示方向寻找出第一个最合适的圆。

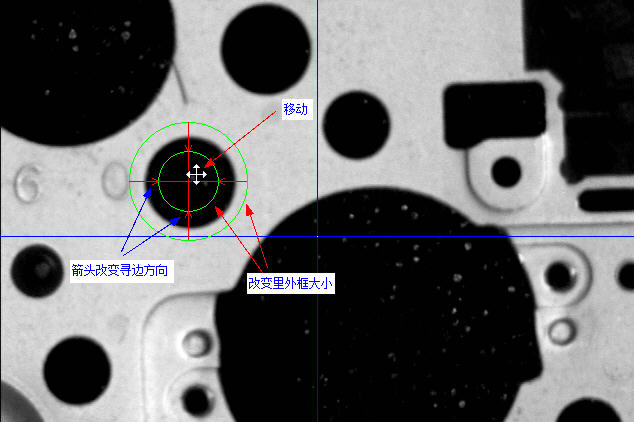

在框的不同位置拖动有不同的效果，如下图：

3、自动多段圆测量：此功能适用于大于一个屏幕的圆，或者圆周的某一段被隔断的圆，如下图所示，先在大概圆周的位置点击3次左键，如果需要从外往里寻找圆，则在圆内侧点击第4点，如果需要从里往外寻找圆，则在圆外侧点击第4点。然后双击鼠标左键取点。然后重复“点击4次左键形成框，双击鼠标左键取点”的操作，直到所有点都采集完后，按鼠标右键，软件会自动将取的所有点拟合成一个圆。

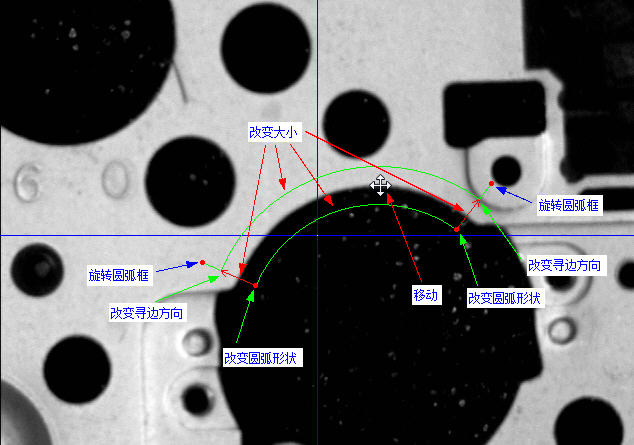

在框的不同位置拖动有不同的效果，如下图：

4、自动圆弧测量：此功能同时适用于小于一个屏幕的圆弧和大于一个屏幕的圆弧，操作方式同上面“自动多段圆测量”的操作方式相同。

5、自动多段椭圆测量：操作方式同上面“自动多段圆测量”的操作方式相同。

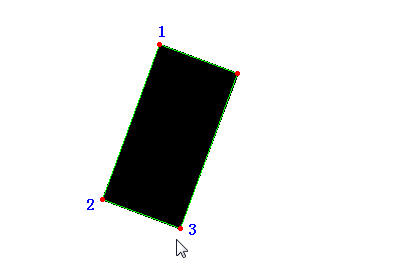

6、自动矩形测量：在矩形的顶点位置点击3次左键，会出现如下图所示的框，此时按鼠标右键，软件会自动在框内寻找出一个最合适的矩形。

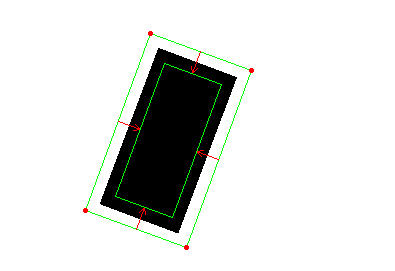

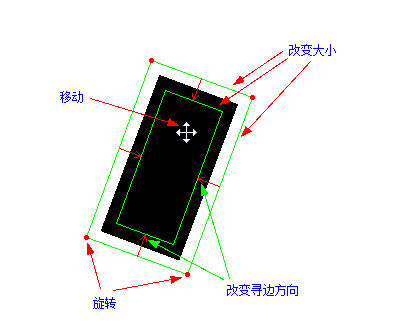

在框的不同位置拖动有不同的效果，如下图：

　

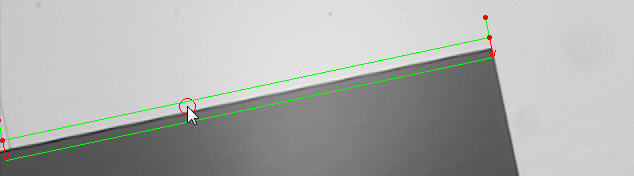

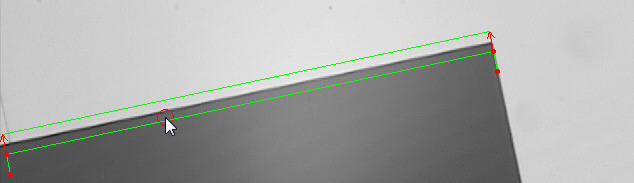

7、自动线识别：选择此功能后，把鼠标移到影像区，鼠标周围会出现一个红色小圆圈，把小圆圈靠近直线，程序会自动形成寻边框。鼠标在直线的一侧和另一侧，形成的框的寻边方向会不一致，如以下两幅图：

按鼠标左键确定框的大小和位置，确定后可再按照“自动线测量”的操作方式对框进行调整，之后按左键进行采点。如果是单段直线，可直接按右键结束测量。

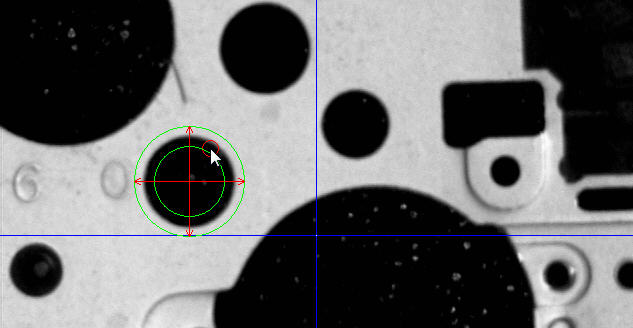

8、自动圆识别：选择此功能后，把小圆圈靠近圆周，程序会自动形成寻边框。鼠标在圆外侧表示从外往里寻找圆，鼠标在圆内侧表示从里往外寻找圆，如图：

按鼠标左键确定框的大小和位置，确定后可再按照“自动圆测量”的操作方式对框进行调整，之后按鼠标右键结束测量。

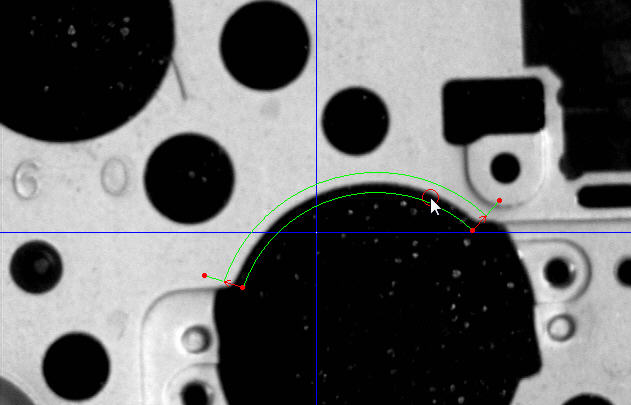

9、自动圆弧识别：选择此功能后，把小圆圈靠近圆弧，程序会自动形成寻边框。鼠标在圆弧外侧表示从外往里寻找圆弧，鼠标在圆弧内侧表示从里往外寻找圆弧，如图：

按鼠标左键确定框的大小和位置，确定后可再按照“自动圆弧测量”的操作方式对框进行调整，之后双击鼠标左键进行采点，重复上述操作进行采点，最后按鼠标右键结束测量。

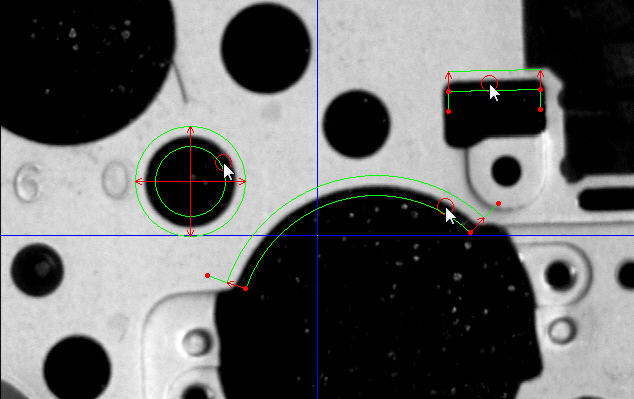

10、 全自动识别：此功能无需事先知道所测的物体是直线、圆，还是圆弧，将小圆圈靠近边缘后，软件会自动识别边缘类型并形成相应的框，如下图：

确定后框的调整方式同“自动线测量”、“自动圆测量”、“自动圆弧测量”，最后按鼠标右键结束测量。
